MAMPARAS

Se trata de un sistema desmontable y reinstalable con perfliería oculta en el caso de la opción mampara ciega y mínima perfilería vista en caso de opción mampara vidrio.

Modelos:

• Mampara ciega doble DV90 TIPO 2
• Mampara mixta doble DV90 TIPO 9A
• Mampara mixta doble DV90 TIPO 9B
• Mampara mixta doble DV90 TIPO 10
• Mampara mixta doble DV90 TIPO 11A
• Mampara mixta doble DV90 TIPO 11B

Zonas de vidrio:

• Doble vidrio laminar 6+6
• Resistencia al impacto: Clase 3
• Aislamiento acústico de 51dB

Zonas ciegas:

• Doble tablero de e=19mm
• Resistencia al impacto: Clase 3
• Aislamiento acústico de 41dB

Puertas:

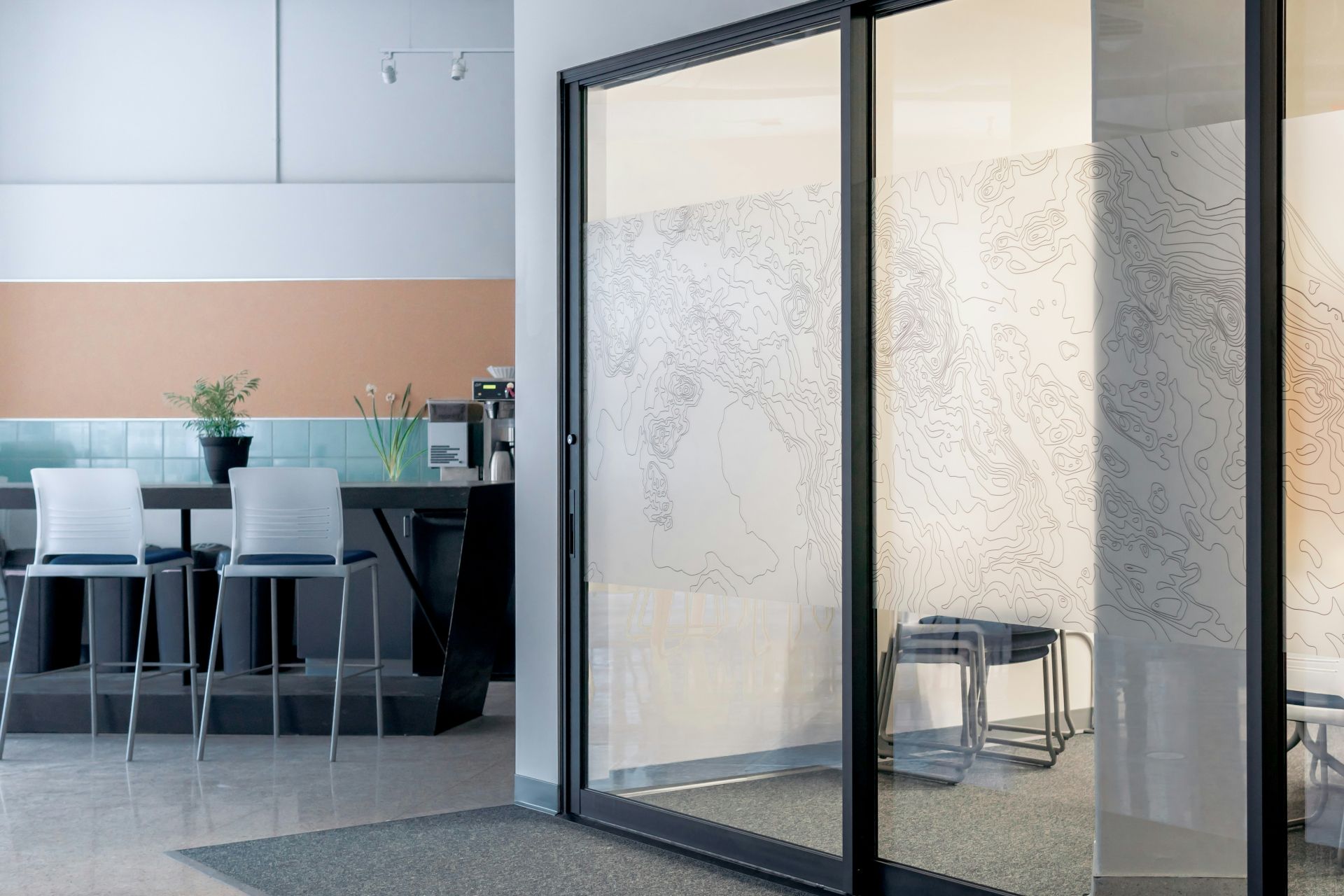

Las puertas pueden ser plenas (de la altura de la mampara) o de altura estandar opción puertas ciegas, de vidrio enmarcado o de vidrio templado.

Características:

• Acristalada con vidrio simple laminar 6+6
• Resistencia al impacto: Clase 2
• Aislamiento acústico de 41dB
• Posibilidad de Perfil mínimo en zona inferior (DV90-4)
• Posibilidad de instalación de estore Bandalux, Veneciana y cortina vertical (DV90-7 y DV90-8)
• Detalle instalación de estore sobre perfilería, posibilidad de Veneciana en su lugar.

Puertas:

Junto con la puerta se puede incluir módulo técnico, en aluminio o del mismo material que la puerta, para pasar cables eléctricos.

Encuentro de mampara simple con módulo de puerta ciega.

Características:

• Acristalada con doble vidrio laminar 6+6
• Resistencia al impacto: Clase 3
• Aislamiento acústico de 51dB

Modelos:

• Mampara mixta doble DV90 TIPO 6
• Mampara mixta doble DV90 TIPO 8

Detalles:

• Posibilidad de incluir Veneciana entre vidrios con acondicionamiento mediante mando dial.

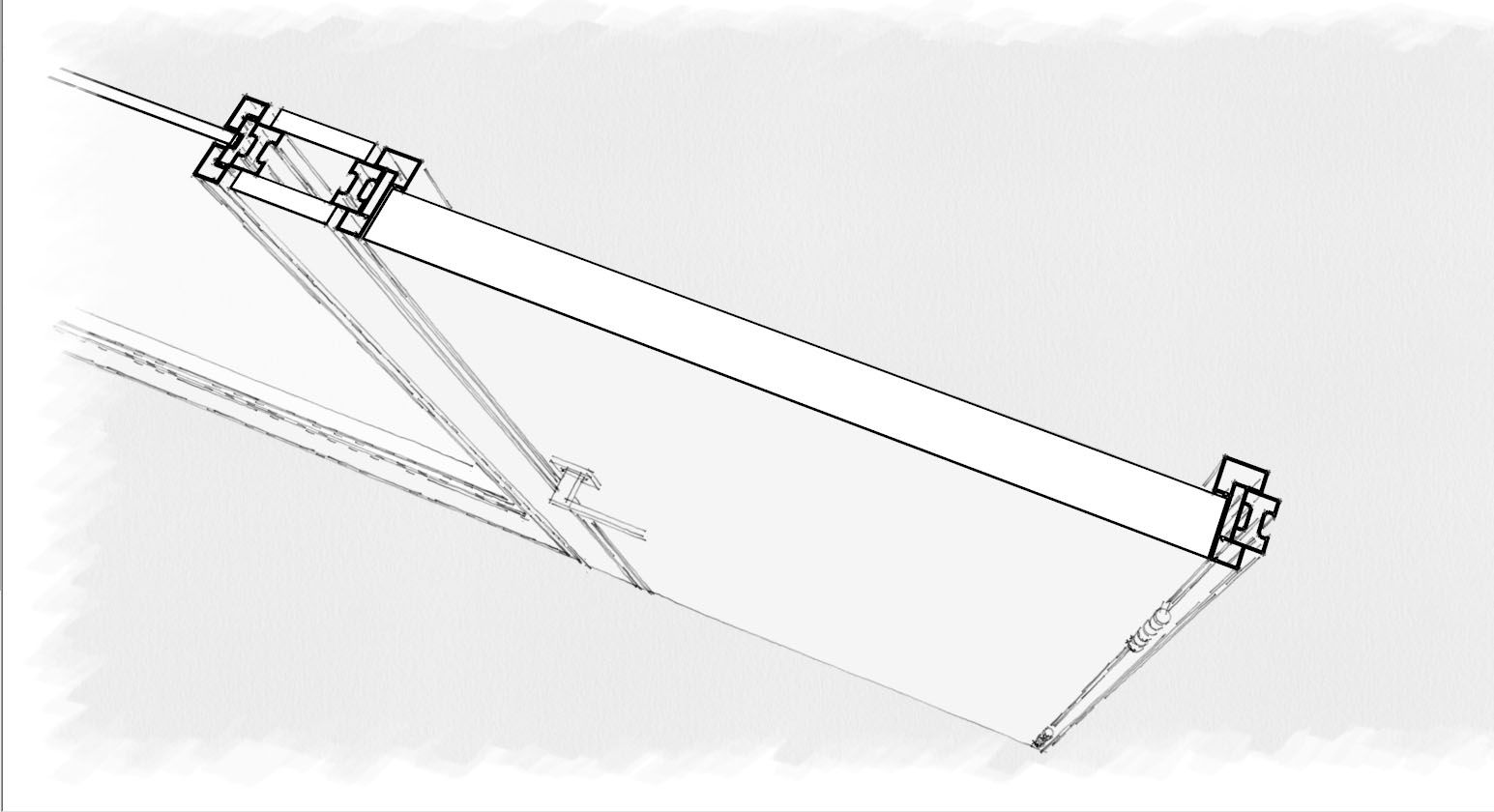

• Encuentro de mampara doble con marco de puerta.
• Posibilidad de encuentro de la mampara doble a 90º encontrandose los vidrios a inglete o a testa. También se puede hacer contra un módulo técnico.
• Encuentro de mampara en esquina con vidrio ingleteado y canto biselado.

Puertas

Junto con la puerta se puede incluir módulo técnico, en aluminio o del mismo material que la puerta, para pasar cables eléctricos.

Tiene un grosor de 50mm, en el caso de ser instalada en mampara doble; Y de 35mm de grosor en el caso de ser instalada en mampara simple.

Para evitar descuelgues las bisagras van ancladas directamente al tubo estructural de la mampara que es de aluminio. Por otro lado la hoja de puerta queda enrasada con la línea horizontal de la mampara.

• Nuestra puerta se fabrica con 2 tableros de melamina exteriores y un tablero de contrachapado en la cara interna a modo de sandwich.
• Con una resistencia al fuego de D-s2, d0 por cada tablero de melamina (adjuntamos ficha técnica de los tableros donde viene indicado)
• Con un índice de reducción sonora de 2 tablero aglomerado 14+14=28 + 1 tablero contrachapado 28+14=42 dB

En caso de fabricarse de altura total, mayor de la estándar, siempre irá reforzada con bastidor interior realizado con 2 tubos de aluminios verticales de 30x30 mm.

Se instala con 4uds de bisagras de acero inoxidable, al igual que el resto de los herrajes que también son de acero inoxidable.

Puede acristalarse con un vidrio laminar 3+3 o con un doble vidrio laminar 3+3. De altura total o con fijo superior. Bisagras en acero inox , manillas de acero y cerradura de embutir.

Posibilidad de puerta de vidrio templado (aunque se desaconseja porque se pierde capacidad acústica)

Dimensiones

• Modulación estándar 1000-1200mm en opción ciega y a definir en opción vidrio.
• Altura estándar suelo-techo hasta 3000mm
• Capacidad de absorción de desniveles +-20mm
• Espesor del tabique 90mm

Estructura

• Estructura interna de aluminio anodizado/lacado
• Unión mediante tensores de aluminio
• Calidad según Norma UNE EN ISO 9001:2015, OHSAS 18001:2007 y UNE EN ISO 14001:2004

Tratamientos

• Perfiles lacados: Llevan un tratamiento previo de cromado, seguido de una capa de laca de espesor mínimo de 60 micras de acuerdo con el Reglamento de La Marca de Calidad Qualicoat, para los revestimientos de pintura en polvo para aluminio destinado a la construcción. Con licencia nº 418.
• Perfiles anodizados: llevan una capa anódica que se designa por un símbolo que representa el espesor en micrómetros medido sobre las superficies significativas. Con certificado de Qualanod con la licencia nº 1036.

Regristrabilidad

Alojamiento interior de instalaciones eléctricas u otro tipo de instalaciones. Rodapié con posibilidad de acoger las intalaciones eléctricas.

Desmontabilidad y reinstalación

• Desmontabilidad de vidrios de manera independientes a la estructura. Facilitando la posterior sustitución de estos en caso de ser necesario.
• Desmontabilidad completa e independiente de todos los paneles gracias a la fijación de clips que estos llevan en su cara oculta, consiguiendo las entrecalles del diseño denominado “perfilería oculta”.
• Todos nuestros módulos permiten volver a ser instalados en nuevas ubicaciones una vez que han sido desmontados. Convirtiendo nuestras mamparas en estructuras versátiles capaces de adaptarse a las nuevas necesidades que puedan surgir.

Resistencia al impacto

Según las normas UNE-EN 12600:2003 y UNE-EN 12600 ERRATUM:2011

• Mamparavidrio simple : Resistencia Clase 2
• Mampara vidrio doble: Resistencia Clase 3
• Mampara ciega doble: Resistencia Clase 3

Aislamiento acústico

• Mampara vidrio simple : Reducción sonora 41dB
• Mampara vidrio doble: Reducción sonora 51dB
• Mampara ciega doble: Reducción sonora 41dB

Elementos exteriores aislantes

• Tableros aglomerados de partículas de madera, canteados y aplacados con revestimientos vinílicos semirrígidos, vinilos con soporte celulósico o de algodón, maderas, estratificados y melaminas, etc. Espesor total 19 mm en cada cara.
• Vidrio de seguridad laminar 6+6mm . Que pueden ser tratados para crear logotipos, mateados, etc.
• Aislante interior con paneles semirrígidos de lana mineral de 30/40 kg/m3 de densidad y 40 mm de espesor. Reacción al fuego: M0 (incombustible)

Nuestras mamparas están diseñadas, fabricadas e instaladas por personal cualificado. Nuestra empresa cuenta con el sistema de calidad ISO 9001 y Sistema de Gestión Medioambiente ISO 14001
